Cartes, mods et éclairage haut de gamme pour votre flipper
Doctors Tilt conçoit et fabrique des solutions modernes pour les passionnés de flipper : éclairage intelligent, CPU de remplacement, mods, pièces. Made in France, pensé par des passionnés pour des passionnés.
Chaque produit Doctors Tilt est conçu, prototypé et testé dans notre atelier. Nous privilégions les composants disponibles, les architectures ouvertes et les interfaces claires.
Donnez à votre flipper une présence lumineuse spectaculaire
HeliosPin Classique transforme le rendu visuel de votre machine avec des effets dynamiques synchronisés au gameplay, une installation propre et un pilotage précis depuis le navigateur.
La version éprouvée, pensée pour les passionnés qui veulent un rendu premium sans installation compliquée.
2 modes
Montage fixe sur plateau ou magnétique sur caisse selon votre usage.
RGB + UV
Une signature visuelle plus riche, plus profonde et plus immersive.
Web UI
Réglages accessibles depuis smartphone ou PC, sans logiciel à installer.

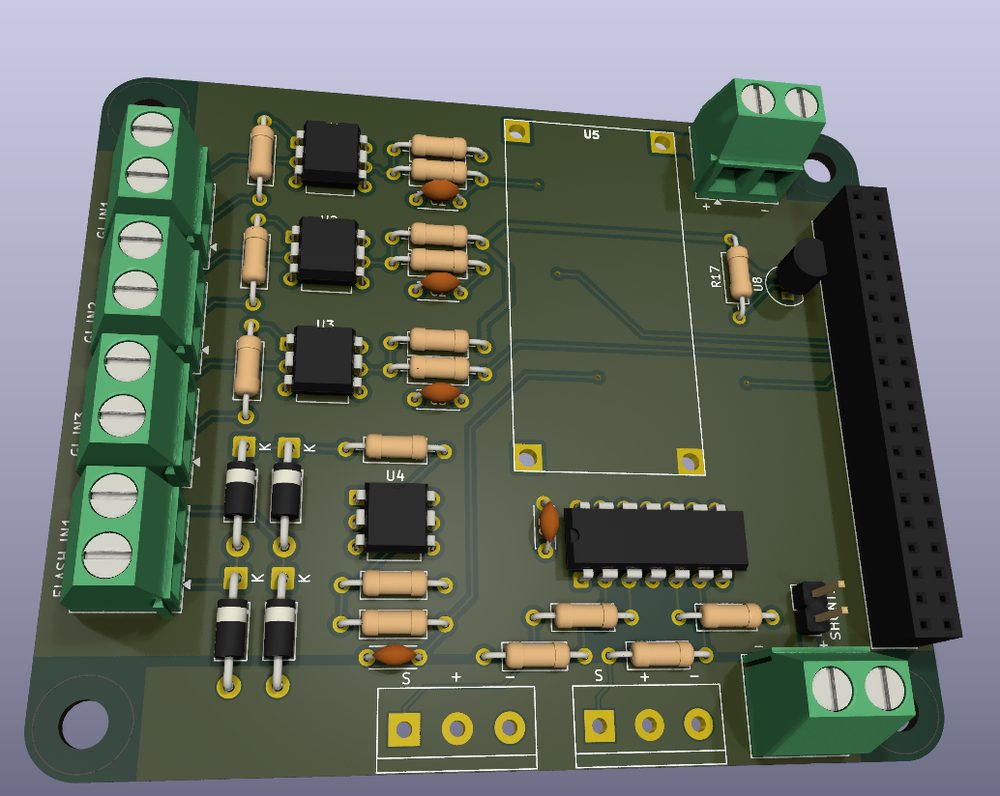

Le kit
Tout le nécessaire pour sublimer l'éclairage de votre flipper
HeliosPin Classique est un système d'éclairage intelligent conçu pour améliorer le rendu visuel des flippers avec un contrôle précis, un montage propre et une prise en main rapide.
✔ Installation rapide et propre
✔ Synchronisation avec le gameplay
✔ Réglages avancés de luminosité
✔ Multi-zones RGB et UV
✔ Interface web accessible partout
Installation
Une mise en place simple, pensée pour aller vite

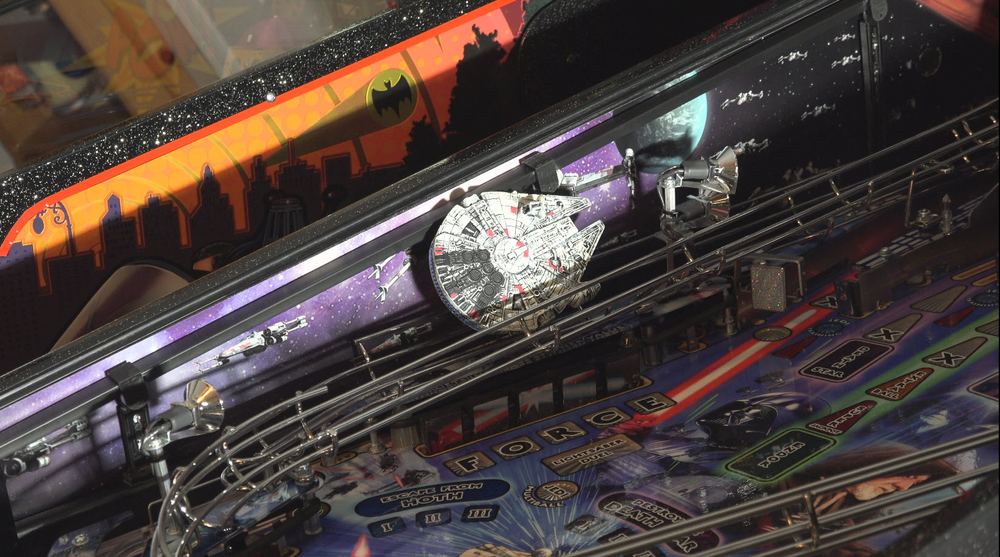

Montage fixe
Fixation directe sur le plateau pour une installation permanente et propre.

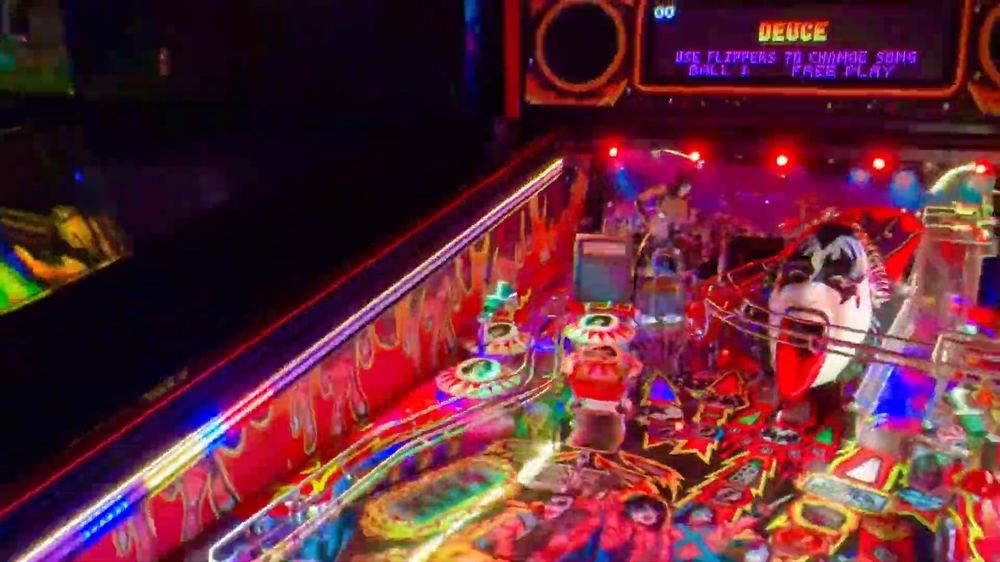

Montage magnétique
Fixation magnétique sur la caisse pour un retrait rapide sans outils.

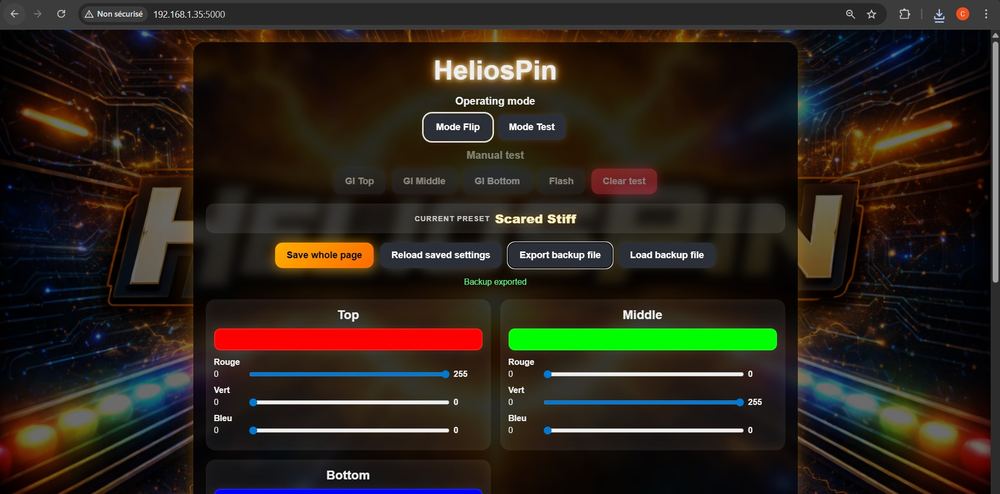

Interface
Régler HeliosPin depuis le navigateur
L'interface HeliosPin regroupe les réglages de capture, l'éclairage, le réseau et les informations système dans une interface web accessible depuis smartphone, tablette ou PC.
Mise à jour
Le firmware évolue, sans câble ni démontage
Depuis l'interface web, un bouton suffit : la carte va chercher elle-même sa mise à jour sur doctorstilt.fr, la vérifie, puis l'installe. Rien à démonter, aucun programmateur, aucune EPROM.
📡
Par le Wi-Fi de votre box
La carte télécharge la mise à jour toute seule, en liaison chiffrée. Vous suivez la progression depuis votre navigateur.
🔒
Vérifiée avant d'être installée
L'empreinte du fichier est recalculée pendant le téléchargement. Au moindre écart, la mise à jour est refusée et rien n'est écrit.
↩️
La version précédente reste en place
Le nouveau firmware s'installe sur une seconde partition. L'ancienne version n'est pas effacée, la carte peut y revenir.
HeliosPin Classique
La version éprouvée
Idéale pour un premier montage propre, sans complexité et à un tarif accessible.
88 canaux isolés galvaniquement, inserts ARGB, bandes UV, contrôle Bluetooth depuis votre smartphone, colorisation avancée et profils communautaires. Pour les collectionneurs les plus exigeants.
8 canaux dédiés aux effets UV et extensions futures.
CH81-88
Éclairage Ultraviolet
Bandes LED UV optionnelles
Complément mystique aux bandes RGB. Les bandes UV (365-405nm) révèlent les encres fluorescentes cachées et créent un halo violet sur les inserts translucides.
✔ Révèle les encres fluorescentes de l'artwork
✔ Fait briller les inserts transparents au repos
✔ Auto-déclenché sur modes spéciaux
✔ Intensité réglable 0-100%
Spécifications UV
Longueur d'onde365–405 nm
Alimentation+12V via MOSFET
PWMESP32 8bit / 1kHz
IntensitéRéglable 0–100%
Isolation3750 Vrms
Application dédiée
Contrôle depuis votre smartphone
Configurez chaque effet par phase de jeu, partagez des profils avec la communauté, déployez les mises à jour firmware sans câble.
🎮
Sélection du flipper
Choisissez votre modèle. Le profil de mapping switches/lampes se charge automatiquement pour chaque flipper supporté.
🗂️
Profils communautaires
Partagez et téléchargez des configurations complètes. Fichiers JSON portables avec tous les mappings par mode de jeu.
🎬
Mapping par phase
Assignez un effet à chaque phase : Veille, Bille en jeu, Ramp Made, Multiball, Game Over. 88 canaux configurables indépendamment.
☢️
Contrôle UV indépendant
Intensité UV réglable par mode. Programmez les transitions RGB↔UV pour des effets dramatiques.
📡
Mise à jour OTA
Déployez les nouveaux firmwares directement via l'app. Aucun câble, aucun démontage.
🌈
Éditeur d'effets
Créez vos propres animations : rainbow, chase, pulse, twinkle. Prévisualisation en temps réel.
L'application
Pilotez tout depuis votre navigateur ou votre smartphone
HeliosPin Premium embarque une application web complète, servie directement par la carte. Aperçu des principales fonctions — cliquez sur les onglets.
⚡ HelioSpinAPERÇUHeliosPin connecté
💡 Matrice de lampes — temps réel
🕹️ Matrice switches & bus J1/CN1 — capture en direct
SOLA·3FLASH·$2003J1 · 2,1 ms
🎮 Synchronisation flipper
Sync active
Phase : MULTIBALL — les événements du jeu pilotent les effets
Un CPU moderne pour vos flippers Williams / Bally WPC
Pi-Ranha est un projet de CPU compatible WPC, WPC-S et WPC-95, destiné aux passionnés de flipper, de restauration, d'électronique et de solutions alternatives aux cartes d'origine devenues difficiles à maintenir.
L'objectif
Une carte compatible, débarrassée des composants introuvables
L'objectif du projet est simple : proposer une carte CPU compatible avec les flippers WPC, mais débarrassée des composants introuvables ou vieillissants de l'époque.
6809ASICRAM spécifiqueEPROMSecurity chip
Pi-Ranha s'appuie sur des composants modernes, disponibles et remplaçables.
Fonctionnalités
Un affichage DMD flexible, sans carte externe
La carte peut fonctionner sans carte de décodage DMD externe, car elle est capable de piloter directement plusieurs types d'afficheurs.
🟠
Écran plasma d'origine
Pilotage direct de l'écran plasma DMD 128×32 fourni avec votre flipper.
🔴
Écran LED PIN2DMD
Compatible avec les afficheurs LED PIN2DMD couleur pour une modernisation esthétique.
🟢
Dotzilla (notre solution)
Notre propre afficheur maison, conçu pour tirer le meilleur du Pi-Ranha. Découvrir →
Fonctions avancées
Basé sur Raspberry Pi 4
La version principale, basée sur un Raspberry Pi 4, ajoute des fonctions avancées bien au-delà d'une simple carte de remplacement.
📺
Sortie HDMI
Utilisez un écran LCD classique en complément ou en remplacement du DMD.
🎨
Colorisation avant affichage
Compatibilité avec les formats de colorisation PIN2DMD et Serum pour un rendu couleur riche.
🔊
Sortie audio jack intégrée
Via le Raspberry Pi, permettant de se passer d'une carte son dédiée.
🌐
Interface web
Configuration, réglages et évolutions futures accessibles depuis votre navigateur.
🖥️
Multi-affichage simultané
Pilotage de l'écran DMD, de l'écran HDMI, ou des deux en même temps.
🔄
Mises à jour régulières
Le firmware évolue avec les retours de la communauté et les besoins des utilisateurs.
Dotzilla est notre afficheur DMD 128×32 à LED RGB, conçu dans le même atelier que Pi-Ranha. Il remplace l'écran plasma d'origine et affiche les animations de votre flipper en couleur — en gardant le charme des vrais dots ronds.
Rendu simulé de l'écran de démarrage Dotzilla — matrice 128×32, vue de face
🎨
Couleur réelle
Affichage des colorisations PIN2DMD et Serum : vos animations d'origine passent en couleur, dot par dot.
🧩
Pensé pour Pi-Ranha
Pilotage natif par la carte Pi-Ranha, sans carte de décodage externe. Un câble, et ça s'allume.
🕹️
L'esprit d'origine
Dots ronds, fondu doux, luminosité réglable : le rendu chaleureux du plasma, la fiabilité des LED en plus.
En développement
Dotzilla arrive avec Pi-Ranha
Intéressé par un afficheur de test ou une précommande ? Parlons-en directement.
Sélectionnez votre machine et découvrez immédiatement quels produits Doctors Tilt lui correspondent.
Communauté
Profils partagés
Les réglages créés par les utilisateurs, prêts à charger sur votre appareil.
Chaque profil décrit son fond de partie, ses phases de jeu et les événements associés.
Aucun profil publié pour cette gamme pour le moment.
Depuis l'application de votre appareil, onglet Profils,
vous pouvez enregistrer un profil sur votre ordinateur ou le publier ici.
Partager votre configuration
Depuis l'application de votre HelioSpin, un bouton
Partager avec la communauté envoie votre profil directement ici :
aucun fichier à manipuler, aucun compte à créer.
1
Ouvrir l'application
Onglet Profils, bouton Partager avec la communauté.
Votre appareil envoie lui-même automatisations, zones et phases
vers doctorstilt.fr.
2
Nommer et décrire
Choisissez le nom sous lequel le profil apparaîtra, puis indiquez
le modèle de flipper et ce que vous avez réglé. Deux profils du même
flipper peuvent coexister sans s'écraser.
3
Publication
Nous relisons l'envoi, puis le profil apparaît sur cette page,
téléchargeable par les autres possesseurs du même flipper.
Pas d'accès à l'appareil au moment de partager ?
L'onglet Profils propose aussi Exporter pour enregistrer un
fichier .json, à nous transmettre ensuite — le résultat
est identique.
Retrouvez ici les points essentiels sur la compatibilité, l'installation et l'utilisation des produits Doctors Tilt.
HeliosPin
Quelle différence entre Classique et Premium ?
La version Classique couvre l'éclairage RGB + UV avec configuration web depuis n'importe quel navigateur. La Premium apporte 88 canaux isolés galvaniquement, contrôle Bluetooth via application dédiée, profils communautaires et fonctionnalités avancées pour les collectionneurs exigeants.
HeliosPin est-il compatible avec tous les flippers ?
HeliosPin est compatible avec la majorité des systèmes G.I. Nous ciblons un maximum de compatibilité tout en conservant une installation propre et fiable.
L'installation est-elle compliquée ?
Non. HeliosPin est pensé pour un montage rapide, avec deux modes au choix (fixe ou magnétique). La documentation illustrée guide chaque étape.
En cas de problème, comment savoir d'où il vient ?
L'application intègre un onglet Diagnostic. Comme HeliosPin lit en permanence le bus de votre flipper, il sait relever ce que la machine commande : activations de chaque contact, impulsions de chaque bobine, redémarrages du processeur. Un rapport s'enregistre en un clic et nous permet de répondre sans démonter quoi que ce soit.
Le relevé signale aussi des pannes propres au flipper que rien d'autre ne montre : un contact resté fermé, une bobine commandée en boucle sans effet, des redémarrages répétés du CPU qui trahissent une alimentation fatiguée. À l'inverse, il dit clairement quand c'est notre carte qui est en cause — pas de discussion à l'aveugle.
Une réserve honnête : le bus indique ce que le processeur commande. Une ampoule grillée ou un fusible ouvert n'y sont pas visibles. Le rapport est un point de départ, pas un verdict.
Pi-Ranha
Sur quels flippers Pi-Ranha fonctionne-t-il ?
Pi-Ranha est compatible avec les systèmes Williams / Bally WPC, WPC-S et WPC-95 — donc la majorité des flippers Williams des années 90 : Twilight Zone, Medieval Madness, Attack From Mars, Monster Bash, Cactus Canyon, Cirqus Voltaire...
Faut-il conserver la carte d'origine ?
Non. Pi-Ranha remplace la carte CPU d'origine et intègre le décodage DMD. Vous conservez uniquement le driver board et le power board du flipper.
Quelle version choisir ?
Pi-Ranha (complète) pour ceux qui veulent toutes les fonctions modernes (HDMI, colorisation, interface web). Pi-Ranha Bite pour un remplacement basique et économique de la carte d'origine.
Le projet est-il open source ?
Le projet est développé en collaboration avec la communauté. Contactez-nous pour discuter des modalités selon votre profil (collectionneur, dépanneur, développeur).
Général
Doctors Tilt est-il un vrai magasin ?
Doctors Tilt est une SAS en formation, basée en Alsace. Nous concevons, fabriquons et vendons nos propres produits. Le SAV et la production sont assurés directement par les concepteurs.
Livrez-vous à l'étranger ?
Oui, principalement en Europe. Nous consulter pour les autres destinations et les frais de port.
Quels sont les délais ?
Les produits sont fabriqués en petites séries. Comptez 2 à 4 semaines selon la disponibilité. Certains produits (Premium, Pi-Ranha) peuvent nécessiter une pré-commande.
Contact
Discutons de votre projet
Une question sur un produit, un devis, une collaboration, ou juste envie d'échanger sur le flipper ? Écrivez-nous. Et n'hésitez pas à nous soumettre vos projets perso, mod sur mesure, restauration ou idée un peu folle, on adore ça.
